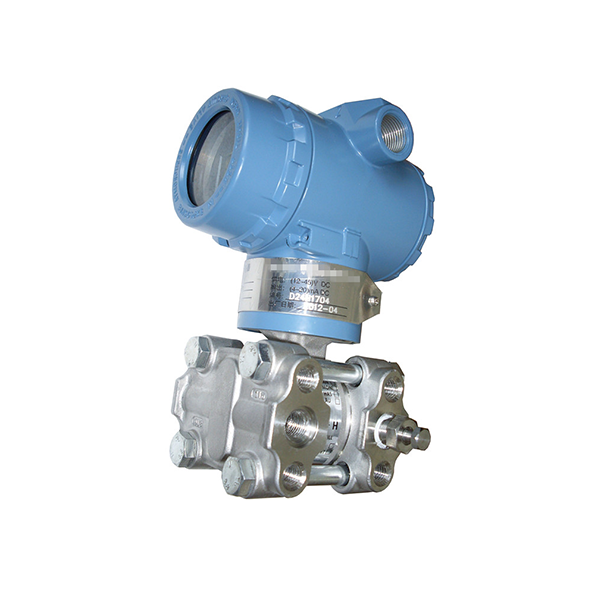

當前位置： 首頁 >> 產品中心 >> 壓力儀表系列 >> JK1151電容式壓力（差壓）變送器
產品概述：
電容式壓力變送器被測介質的兩種壓力通入高、低兩個壓力室，作用在δ元件(即敏感元件)的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。電容式壓力變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。
當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。
電容式壓力變送器和電容式絕對壓力變送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。電容式壓力變送器的A/D轉換器將解調器的電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。微處理器控制變送器的工作。
另外，它進行傳感器線性化。重置測量范圍。工程單位換算、阻尼、開方，傳感器微調等運算，以及診斷和數字通信。
規格參數：
1) 工作溫度：-20℃～80℃；
2) 電源：12V～36V
3) 變送器的準確度等級分為：
0.5級，基本誤差為±0.5（基本誤差以量程的百分?jǐn)?shù)表示）。
4) 熱零點漂移
在環境溫度偏離參比工作條件溫度時，變送器的零點漂移應不大于0.03%FS/℃。
5) 熱靈敏度漂移
在環境溫度偏離參比工作條件溫度時，變送器的滿量程漂移應不大于0.03%FS/℃。
6) 絕緣電阻
在參比工作條件下，變送器各端子對地之間的絕緣電阻不得低于20MΩ/250V。
7) 防爆性能
儀器防爆性能符合ExiaⅡCT4的要求。
